Lavspent flerkjernede STA pansrede kobber PVC-isolerte og mantlede strømkabler

0,6/1kV lavspennings flerkjernede STA-pansrede kobber-PVC-isolerte og mantelde strømkabler (CU/PVC/STA/PVC) samsvarer med IEC 60502-1. Konstruert med klasse 2-trådet blank kobberleder (Klasse-1 solid kobberleder er valgfri for størrelser mindre enn 6 mm² på forespørsel), PVC-isolasjon, dobbel-stål-tape (STA) panser og PVC ytre kappe, gir kabelen sterk motstand mot kompresjon og ekstern mekanisk påvirkning. Denne STA-pansrede strømkabelen er egnet for fast installasjon, og kan legges i direkte nedgravingsgrunn, kabelgrøfter og underjordiske kanaler for industrianlegg, kommunal konstruksjon, hjelpestrøm for jernbanetransport og distribusjon av næringsbygg. Nominell kontinuerlig driftstemperatur er 70 ℃, med kjerneidentifikasjon i henhold til IEC60445/HD-308-S2 fargekodingsregler.

Taitong Cable, en pålitelig kabelleverandør i Kina, som eier 5 fabrikker i Kina, leverer bulkordrer til fabrikkpris. Flere kjernekonfigurasjoner er tilgjengelige. Vi støtter tilpassede krav og gir teknisk assistanse for lokal sertifisering, betjener prosjektkjøpere, EPC-entreprenører, elektriske grossister og distributører over hele verden.

CU/PVC/PVC-sengetøy/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Hvis det kreves samsvar med HD603S1A3, vennligst angi dette tydelig i spesifikasjonene dine.)

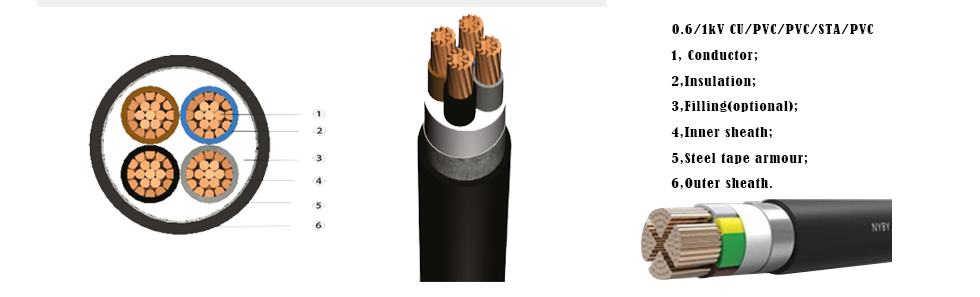

Konstruksjon (fra indre til ytre)

---

1, Leder: Klasse 2-trådet vanlig glødet kobberleder til IEC60228 (Klasse-1 solid leder er også tilgjengelig som ekstrautstyr.)

2, Isolasjon: PVC-A-isolasjon i samsvar med IEC-60502-1

3, opplagte isolerte kjerner med ikke-hygroskopiske fyllstoffer (valgfritt)

4, Sengetøy: Ekstrudert PVC sengetøy

5, panser: Dobbelt galvanisert stålbåndpanser (DSTA/STA)

6, Overkappe: Ekstrudert PVC ytre kappe, Type ST2

Anvendelser av lavspennings flerkjernede STA pansrede kobber PVC-isolerte og mantelde strømkabler 0,6/1 kV

---

Denne 2-5-kjerners lavspennings kobber PVc-isolerte STA (dobbelt stål-tape) pansrede strømkabel er designet for installasjon med fast oppsett. Den dobbeltlags galvaniserte stålbåndsrustningen gir enestående knusningsmotstand, støtsikker og gnagersikker beskyttelse. Det er allment brukt for direkte nedgravd underjordisk legging, kabelgrøfter, underjordiske kanaler, tunneler og rørgallerier.

Denne LV STA-pansrede PVC-kabelen leverer strøm til industrielle anleggsmaskiner, kommunal infrastruktur, underjordisk strømnett i boligdistrikter, hjelpekretser for jernbanetransport, strømfordeling i kjelleren og strømoverføring utendørs. (Ikke egnet for montering under stor strekkbelastning).

Kjerneisolasjonsfarge: Identifikasjon i henhold til HD 308 S2. Grønn/gul for beskyttelsesleder i henhold til IEC 60445. (Se figuren nedenfor)

---

Isolasjons- og ytre kappefarger er tilgjengelige for tilpasset

Kjernefordeler med lavspent kobber PVC-isolert PVC-sengetøy Dobbelt ståltape Armored PVC-mantlede strømkabler (600/1000V)

---

1, Mekanisk beskyttelse: Ståltapepanser (STA) forhindrer skade fra knusing, støt eller gnagere.

2, Fast stabilitet: Flerkjernet kobberdesign håndterer stabile, kontinuerlige lavspentbelastninger effektivt.

3, miljøbestandighet: Ytre PVC-kappe motstår fuktighet, forvitring og mild kjemisk eksponering når den brukes utendørs

Tekniske spesifikasjoner for 0,6/1kV LV flerkjernede Cu PVC STA PVC-strømkabler

---

Spesialtilgjengelige konstruksjoner for lavspent flerkjernede STA-pansrede kobber PVC-isolerte og mantlede strømkabler

---

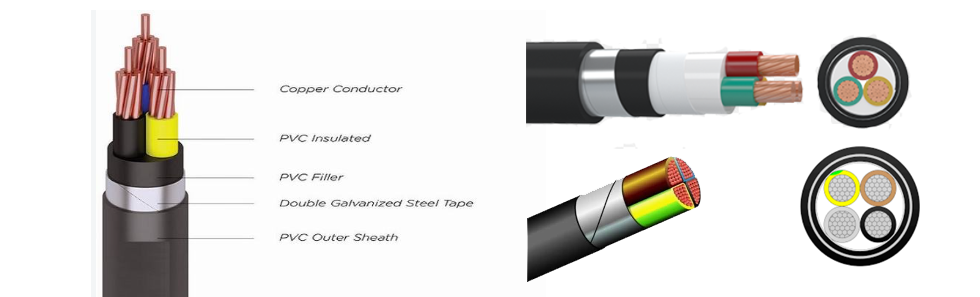

Grunnlagskonstruksjon:

kobberleder + PVC-A isolasjon + sengetøy + STA stål-tape rustning + ytre kappe

Merk: Magnetiske felt inne i flerkjernekabler motvirker hverandre, så alvorlig virvelstrømoppvarming vil ikke forekomme, noe som gjør STA stålbåndsarmering godt egnet for flerkjerneoppsett.

Alternativer for ytre kappe (tilpasset valg)

1, ST2-PVC-kappe (fabrikkstandardalternativ, for innendørsplasseringer, kabelgrøfter og vanlige bygninger)

2, ST7-PE polyetylenkappe: designet for direkte begravelse i naturen, fuktig jord og friluftsforhold, med vanntett, aldringsbestandig og lavtemperaturbestandig ytelse

3, ST8-LSZH lavrøyk null-halogen kappe: brukt i overfylte offentlige områder som tunneler, t-bane og kjøpesentre

Komplette strukturbetegnelser

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Valg av rustning

1, STA stål-tape rustning (standard, god til å tåle trykkbelastning for underjordisk begravelse)

2, SWA fin ståltrådsrustning for scenarier som krever både kompresjonsmotstand og strekkmotstand

3, Kraftig tykk ståltrådsrustning for tunge belastninger med høy spenning

4, AWA aluminiumtrådpanser for lette og korrosjonsbestandige krav

Tilpasning av ledertype

1, Klasse-1 solid kobberleder for fast installasjon

2, klasse-2 komprimert trådet kobberleder (generell fabrikkstandard)

3, Klasse-5 fleksibel kobberleder for hyppig bøyd utstyrsledning

4, Valgfri aluminiumsleder

Oppgradering av isolasjonsmateriale

1, PVC-A isolasjon (grunnversjon, med 70 ℃ langsiktig driftstemperatur)

2, XLPE tverrbundet polyetylenisolasjon (90 ℃ nominell arbeidstemperatur og høyere strømbærende kapasitet)

Tilpassbart indre sengetøy

1, Standard sengetøy bruker PVC-materiale;

2, PE eller LSZH sengetøy er tilgjengelig for å matche det ytre mantelmaterialet.

Valgfritt elektromagnetisk skjermingslag

Valgfritt kobbertapeskjold montert mellom isolasjon og sengetøy for å blokkere industriell elektromagnetisk interferens fra omformere og kontrollenheter.

Eksempel: Cu/PVC-Shield/STA/PE

Multiple-core-kombinasjonsoppsett

Konfigurasjoner med 2 kjerner, 3 kjerner, 4 kjerner, 5 kjerner, 3+1 kjerner, 3+2 kjerner, 4+1 kjerner

Spesiell modifisert funksjonell ytre kappe

Spesiallaget kappe for flammehemmende, brannbestandig, UV-bestandig, oljebestandig, anti-termitt, kuldebestandig og anti-korrosjon ytelse

Grunner for bulkbestilling av kabler fra Taitong Cable?

---

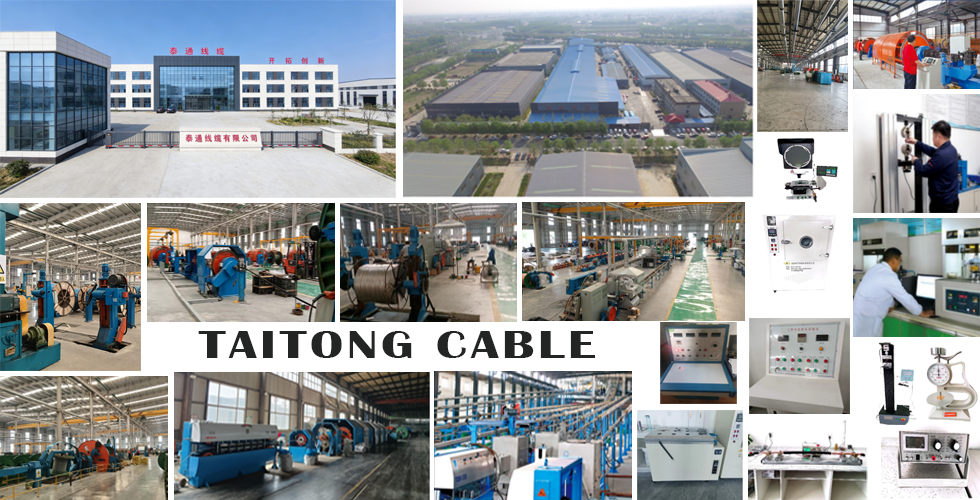

Som en storstilt kinesisk-basert produsent av ledninger og kabler har Taitong Cable levert kabelforsyninger til velkjente storskalaprosjekter og bygget opp langsiktige pålitelige samarbeidspartnerskap siden 2002. Vi har samlet rik erfaring innen utenlandsorientert internasjonal handel og bulkordreanskaffelsestjenester. Støttet av fem uavhengige produksjonsanlegg og mer enn 30 avdelingskontorer på tvers av regioner, leverer vi førsteklasses kabelvarer og gjennomtenkte one-stop-tjenester for globale kjøpere.

Fabrikken vår har oppnådd komplette autoritative kvalifikasjoner, inkludert ISO-9001 kvalitetsstyring, ISO-14001 miljøstyring, ISO-45001 yrkes-sikkerhet-helse-sertifiseringer, CE-samsvar og tredjeparts typetestgodkjenninger. Alle våre kabler overholder strengt IEC internasjonale spesifikasjoner, HD, VDE og andre regionale standarder.

Støttet av robust produksjonskapasitet garanterer vi rask lagerforberedelse for verdensomspennende kraftprosjekter, fabrikkbygging, utvikling av boligsoner, kommunal-sivil infrastruktur og storskala lageranlegg. Våre kabler i full serie klassifisert under 35 kV tilfredsstiller internasjonale standardkrav. Lavspennings flerkjernede STA-pansrede kobber-PVC-isolerte og mantlede strømkabler, inkludert NYBY-serien, er blant våre flaggskipprodukter for bulkinnkjøp. Med erfarne salgsteam og solid industriell styrke, er vi din pålitelige langsiktige leverandør for store kabelkjøp.
