Hvorfor 4-kjerners pansrede aluminiumskabler Strømnett

Sammendrag: I utvidelser av industrielle verktøy, samlingsnettverk for solenergianlegg og distribusjonsnett for kommersielle bygninger, er balansering av holdbarhet ved direkte nedgraving med stramme anskaffelsesbudsjetter en nøkkelprioritet for ingeniørarbeid. 4-kjerners armerte aluminiumsstrømkabler (YJLV22 / 0,6/1kV-serien) fungerer som en høypålitelig overføringsløsning for sekundære lavspentnettverk. Denne tekniske artikkelen analyserer flerlagsdesignet, rustningsmekanikken med doble stålbånd og kostnadsfordeler som gjør 4-kjerners aluminiumsstrømkabler til det beste valget for internasjonale infrastrukturanbud.

Innholdsfortegnelse

Introduksjon

Strukturell arkitektur av 4-kjerne pansrede aluminiumskabler

Double Steel Tape Armor: Guarding Direct-Burial Utility Runs

4-kjernedesign: Strømlinjeforming av trefaset lavspenningseffekt

Kostnadsfordeler med strandede aluminiumsledere

Primære applikasjonsscenarier i regionale strømnett

Fabrikkdirekte tilpasning og innkjøpssikkerhet

Introduksjon

Underjordiske lavspente kraftdistribusjonslinjer er utsatt for store fysiske belastninger. Underjordiske grøfter utsetter ikke-pansrede kabler for jordbevegelser, komprimeringskrefter, skarpe fjellkanter og potensiell inntrenging av gnagere. I tillegg øker det å spesifisere kobberledere over lange distribusjonsspenn betydelig råvarekostnader og fraktkostnader.

For å løse disse installasjonshindrene, produserer Taitong Cable førsteklasses 0,6/1kV 4-kjerners ståltape armerte aluminiumsstrømkabler. Ved å pare strengede aluminiumsledere med høy ledningsevne med robust dobbel ståltapearmering, gir kablene våre pålitelig mekanisk styrke og kontinuerlig kraftforsyning til globale forsyningsentreprenører.

Strukturell arkitektur av 4-kjerne pansrede aluminiumskabler

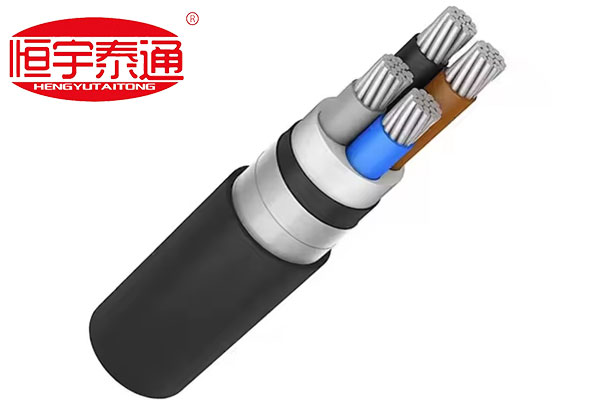

En detaljert titt på tverrsnittet av den 4-kjerners armerte aluminiumsstrømkabelen illustrerer den lagdelte konstruksjonen bygget for tøffe underjordiske forhold:

Kompakte, strengede aluminiumsledere: Laget av elektriske aluminiumtråder med høy renhet som er strenget tett til lavere kabeldiameter, samtidig som de sikrer optimal elektrisk ledningsevne.

Fargekodet XLPE/PVC-isolasjon:Fargekodet faseisolasjon (f.eks. brun, blå, svart, grå) som tillater nøyaktig faseidentifikasjon og forenklet terminaltilkobling under installasjonen på stedet.

Ekstrudert indre sengetøy:Glatt indre beskyttende putelag pakket over den sammensatte kjernebunten for å forhindre skade på panserfriksjon.

Double Steel Tape Armor (DSTA):Overlappende spiralformede stålpanserbånd viklet sikkert rundt det indre sengetøyet, absorberer kraftige ytre støt og radialt trykk.

Værbestandig ytre kappe:Kraftig, UV-stabilisert PVC eller PE ytre kappe som motstår jordfuktighet, syrekorrosjon og overflateslitasje.

Double Steel Tape Armor: Guarding Direct-Burial Utility Runs

Hvorfor spesifiserer prosjektkonsulenter og EPC-entreprenører dobbel ståltapearmering (DSTA) for underjordiske kabelinstallasjoner?

1.Kompatibilitet med direkte begravelse:Pansrede kabler eliminerer behovet for kostbare eksterne PVC- eller betongrør, som tillater direkte installasjon i åpne jordgrøfter og reduserer de totale sivile byggekostnadene.

2. Ekstrem knusnings- og slagmotstand:Undergrunnssetninger og tunge kjøretøy som passerer over hodet påfører kontinuerlig vertikal kraft. Doble ståltapeomslag beskytter interne ledere mot deformasjon og fysisk punktering.

3.Underjordisk skadedyrforsvar:Gnagere og gravende skadedyr tygger ofte gjennom myke ytre polymerer. Ståltapelaget skaper en ugjennomtrengelig fysisk barriere som forlenger linjens levetid utover 30 år.

4-kjernedesign: Strømlinjeforming av trefaset lavspenningseffekt

Konfigurasjonen med 4 kjerner er spesielt designet for trefasede firetråds distribusjonsnettverk (3 Ph+N):

Balansert fasefordeling:Har plass til trefaseledere sammen med en nøytral leder i full størrelse i en enkelt kabelbunt.

Forenklet oppsett:Reduserer kabelleggingsarbeid og plasskrav til kabelskuff sammenlignet med å kjøre flere enkeltlederkabler.

Kostnadsfordeler med strandede aluminiumsledere

Råvarepriser påvirker infrastrukturens levedyktighet betydelig. Å bruke trådede aluminiumsledere i stedet for kobber gir klare økonomiske fordeler:

Betydelige kapitalbesparelser:Aluminium leverer utmerket kraftbærende kapasitet til en brøkdel av kobberets materialkostnad, noe som gjør det mulig for entreprenører å strekke prosjektbudsjetter over lengre distribusjonsavstander.

Redusert transport- og håndteringsvekt:Aluminiums lette egenskap forenkler kabeltrekk, reduserer installasjonsarbeidstimer og optimerer lasting av containerfrakt for oversjøisk frakt.

Primære applikasjonsscenarier i regionale strømnett

Takket være deres strukturelle holdbarhet og høye kostnadseffektivitet, er Taitong Cables 4-kjerners pansrede aluminiumslinjer mye omtalt i globale anbud:

Samlingsnettverk for solenergi og vindparker:Transport av lavspent vekselstrøm fra step-up transformatorer til hoveddistribusjonsknutepunkter på tvers av vidstrakte solfelt.

Industrielle og kommersielle komplekser:Ruting av underjordiske hovedmatere som kobler hovedtransformatorer til fabrikkdistribusjonspaneler.

Anbud for utvidelse av forstadsnett:Erstatter skjøre luftledninger med nedgravde pansrede nettverk for å forhindre værrelaterte strømbrudd i voksende boligsoner.

Fabrikkdirekte tilpasning og innkjøpssikkerhet

Bruksanbud gir null plass for isolasjonshull, lederavvik eller pansergap. Globale innkjøpskontrakter krever streng overholdelse av anerkjente parametere, inkludert IEC 60502-1 og BS 5467.

PåTaitong kabel, støtter vi prosjektgjennomføringen gjennom en 100 % fabrikk-direkte tilpasset produksjonsmodell. Vi presser ikke ferdiglagde, aldrende lagergods. I stedet spesialproduserer vi hver batch med 4-kjerners pansrede aluminiumskabler for å justere direkte med prosjektets nøyaktige mengdefortegnelse (BOQ) – kalibrering av ledertverrsnitt (16 mm2 opp til 500 mm2), isolasjonstykkelse, panserparametere og ytre kappe-materialer for å møte lokale nasjonale rutenettstandarder.

Ta kontakt med vår avdeling for strømkabelteknikk i dag for å be omverifiserte typetestrapporter, tilpassede dimensjonstegninger eller et ekspress, fabrikkdirekte pristilbud for ditt kommende kraftanbud!
