Hvorfor skjermede kontrollkabler forhindrer EMI-støy

Sammendrag:I automatiserte produksjonsanlegg, kraftproduksjonsstasjoner og komplekse prosessanlegg går kontrolllinjer langs tunge kraftledninger og skaper intense elektromagnetiske felt.Skjermet kontroll anti-interferens kablertjene som det pålitelige nervesystemet for disse operasjonene. Denne artikkelen bryter ned materialarkitekturen i flere lag, undertrykkelsesmekanikken for elektromagnetisk interferens (EMI) og skjermingsfordelene som gjør førsteklasses kontrollkabler kritiske for moderne industriell automasjon.

Innholdsfortegnelse

Introduksjon

Strukturell anatomi av skjermede anti-interferenskontrollkabler

Hvorfor flettet skjerming er viktig mot industriell støy

Kritiske applikasjonsscenarier i automatisert teknikk

Fabrikkdirekte etterlevelse og tilpasset bestilling

Introduksjon

Ettersom industrianlegg integrerer smartere automatiserte systemer, øker tettheten av elektronisk utstyr eksponentielt. Dette miljøet med høy tetthet genererer enorme mengder elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI). Uten tilstrekkelig skjerming kan lavspenningskontrollsignaler sendt til programmerbare logiske kontrollere (PLS), sensorer og aktuatorer lett bli ødelagt, noe som kan føre til falske maskinavlesninger, systemfeil eller farlige nødstanser.

For å sikre kritiske automatiserte signaler,Taitong kabelproduserer kraftige skjermede anti-interferenskabler. Ved å kombinere svært fleksible ledere med tett metallisk skjerming, sikrer disse kontrolllinjene feilfri signallevering over sterkt forstyrrede industrisoner over hele verden.

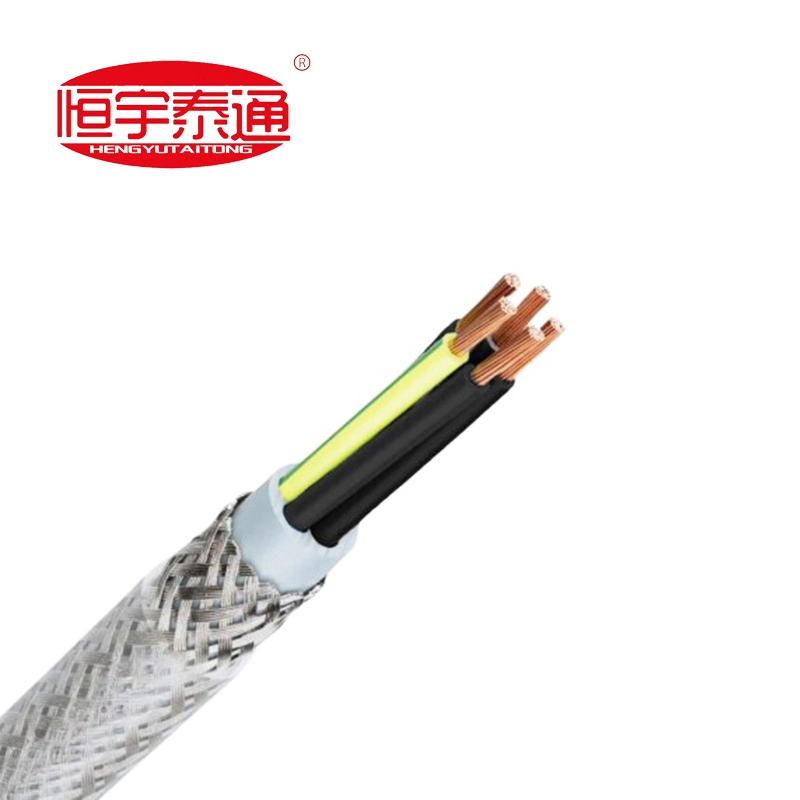

Strukturell anatomi av skjermede anti-interferenskontrollkabler

Den interne konfigurasjonen til en standard kontrollkabel er laget lag for lag for å skille ekstern støy fra de interne kobberlederne:

Kobberledere med høy renhet: Sammensatt av flerkjernede, fintrådede vanlige kobbertråder, gir maksimal elektrisk ledningsevne og overlegen fleksibilitet for tett ruting inne i kontrollpaneler.

Fargekodet isolasjon: Premium PVC eller XLPE isolasjonsmasse med tydelig fargekoding (inkludert standard grønn/gul jordingsledning) for enkel terminalidentifikasjon og sikkerhet under installasjon.

Innvendig sengetøy / slirelag: En glatt polymerfolie eller ekstrudert lag som binder de vridde kjernene tett sammen og danner en beskyttende pute for det overliggende skjoldet.

Høydekning flettet metallisk skjold: En tett, kryssvevd fortinnet kobber- eller ståltrådsfletting som omslutter de indre kjernene, og fungerer som en ugjennomtrengelig elektromagnetisk barriere.

Flammehemmende ytterjakke: En robust PVC-kappe formulert for å motstå oljesprut, fuktsporing, slitasje og flammeutbredelse i åpne kabelbakker.

Hvorfor flettet skjerming er viktig mot industriell støy

Mens uskjermede kontrollledninger fungerer godt i grunnleggende elektriske sløyfer, krever automatiserte industrielle huber høydekningsflettede skjold av tre viktige ytelsesårsaker:

1. Omfattende EMI- og RFI-absorpsjon: Den metalliske fletten fungerer som et Faraday-bur. Den avskjærer utstrålte elektromagnetiske bølger fra omkringliggende store motorer, transformatorer og høyspentstrømkabler, og avleder på en sikker måte de forvillede strømmene til bakken før de forstyrrer de indre kjernesignalene.

2. Overlegen fleksibel styrke: I motsetning til statiske aluminiumsfolieskjold som lett kan rives eller sprekke når de bøyes gjentatte ganger inne i dynamiske maskiner, opprettholder en vevd metallflett 100 % strukturell skjermingsintegritet selv under kontinuerlig mekanisk bøying og vridning.

3.Cross-Talk Forebygging: I flerkjerners kontrollrør kan høyfrekvente strømmer i én ledning blø inn i nabokretser. Presisjonsfletting isolerer individuelle kabelgrupper, og sikrer rene, uavhengige datastrømmer.

Kritiske applikasjonsscenarier i automatisert teknikk

Takket være deres anti-interferens-pålitelighet, er skjermede kontrollkabler sterkt spesifisert på tvers av presisjonsinfrastrukturanbud:

Automatiserte monterings- og robotlinjer: Kobling av sentrale PLS-kontrollbord til automatiserte robotarmer og monteringstransportører som krever uavbrutt kommandosløyfer.

Understasjonkontroll og relépaneler: Sammenkoblede måleinstrumenter, beskyttelsesreleer og bryterkontroller i høyspente strømmiljøer.

Petrokjemi- og prosessraffinerier: Sender ømfintlige temperatur-, trykk- og strømningsmålersensoravlesninger over utvidede innendørs og utendørs kabelføringer.

VVS og bygningsforvaltning: Ruter trygge, støysvake kontrollsløyfer gjennom kommersielle høyhus for å administrere automatisert ventilasjon, heiser og sikkerhetsarkitekturer.

Fabrikkdirekte etterlevelse og tilpasset bestilling

Presisjonsinstrumentering tillater null margin for impedansubalanser eller skjermingsgap. Industrielle innkjøpskontrakter krever nøyaktig samsvar med strenge kvalitetsstandarder som IEC 60227 eller regionale industrinormer.

PåTaitong kabel, avviser vi stive, masseproduserte lagerrydningssystemer til fordel for en 100 % fabrikkdirekte tilpasset produksjonsmodell. Vi forstår at hvert automatiseringsoppsett krever unike kjernetall, spesifikke jordingsarrangementer og spesialiserte isolasjonsegenskaper. Vi spesialproduserer hver batch med kontrollkabler direkte til prosjektets spesifikke mengdelister (BOQ) – kalibrering av kjernedimensjonering, skjermingsdekningsforhold og kappeblandinger for å matche ditt eksakte elektriske miljø.

Kontakt vårt instrumenteringsingeniørteam i dagfor å be om verifiserte tekniske tegninger, tilpassede kjernearrangementsoppsett, eller for å motta et uttrykkelig, direkte fabrikkprisestimat for ditt kommende prosjektanbud!
