Spesiell gummibelagt flatkabel

Taitong Cable er en profesjonell kinesisk produsent som spesialiserer seg på spesiell gummibelagt flatkabel. Våre produkter er mye brukt i havnemaskineri, portalkraner, traverskraner og diverse spesialutstyr, inkludert heisreiser. Ved å ta i bruk materialer av høy kvalitet og strenge produksjonsstandarder, har våre spesielle gummibelagte flate kabler utmerket fleksibilitet, holdbarhet og miljømotstand som har blitt eksportert til kunder over hele verden med fabrikkdirekte priser.

Send forespørsel

produktbeskrivelse

1. Produktintroduksjon

Spesiell gummibelagt flatkabel er en svært fleksibel, kraftig flatkabel designet for mobilt og hardt arbeid miljøer. Den består hovedsakelig av fleksible trådede kobberledere, gummiisolasjon, bærende ståltråd forsterkning, og en tykk gummikappe. Denne kabelen har utmerket bøyemotstand, høy strekkstyrke, olje motstand, slitestyrke og aldringsmotstand. Den flate strukturen forhindrer effektivt vridning og vikling under hyppige bevegelser, mye brukt i havnemaskineri, portalkraner, traverskraner, heiser og andre spesialutstyr. Den støtter stabil kraft- og signaloverføring under langvarig frem- og tilbakegående drift. Med pålitelig ytelse og sterk tilpasningsevne, den er ideell for ulike mobile kraftoverføringsapplikasjoner innendørs og utendørs.

2. Produktmodeller og spesifikasjoner

2.1 Produkttyper av spesiell gummibelagt flatkabel

1. Flat fleksibel gummimantlet kabel
2. PVC-isolert, NBR - mantlet flatkabel
3. Flat gummikabel med kobberfletteskjerming
4. Høyytelses flatkabel med ytre kappe av polyuretan
5. Flatkabel med flere ledere (8–48 kjerner) for krankontrollsystemer

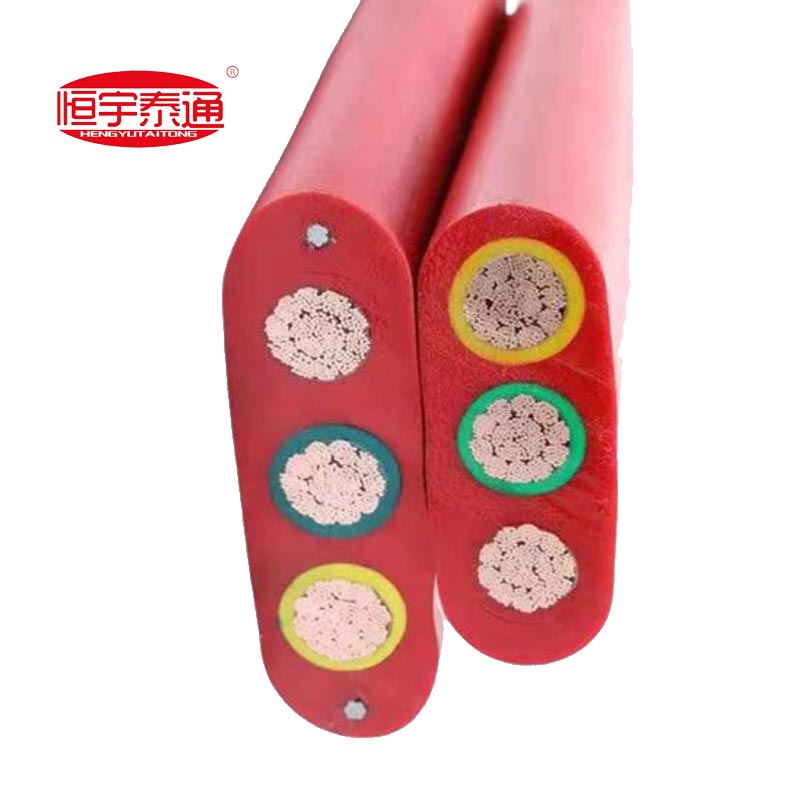

2.2 Struktur av spesiell gummibelagt flatkabel

Dirigent: Flertrådet finglødet kobber, i samsvar med IEC 60228 klasse 5/6 eller VDE 0295 klasse 5; ekstra fin stranding for høy fleksibilitet.
Isolasjon: EPR (etylen propylen gummi) eller spesiell PVC-blanding; fargekodet eller nummerert for identifikasjon; grønn-gul for jording av kjerne.
Kjernearrangement: Parallell flat (lineær) eller quincuncial kjernelayout for kompakthet og anti-vridning.

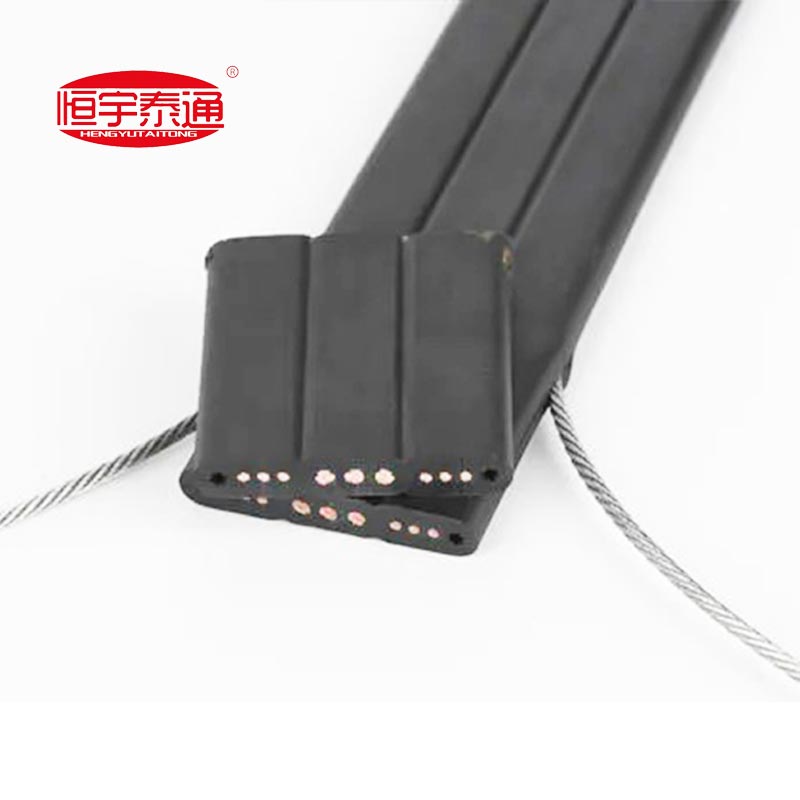

Forsterkning: To galvaniserte ståltråder innebygd på begge sider for strekkfasthet, kritisk for langtransport av kran.
Skjerming: Kobberflett med høy tetthet (skjermingstetthet >80%) for å motstå elektromagnetisk interferens.
Ytre skjede: Kraftig NBR (nitrilgummi), CSM (klorsulfonert polyetylen) eller PUR (polyuretan); oljebestandig, slitesterk, UV-bestandig og saltspraybestandig.

3. Nøkkelytelseskarakteristikk av gummibelagt flatkabel

3.1 Spenningsklassifisering: 300/500V, 450/750V, 0,6/1kV (standard industrikvaliteter).
3.2 Temperaturområde: -40°C til +90°C (kontinuerlig drift); tilpasset ned til -50°C eller opp til +120°C tilgjengelig.
3.3 Bøyeradius: Fast installasjon: 5× kabeltykkelse; mobil/reisende: 8–10× kabeltykkelse.
3.4 Bending Life: ≥1 000 000 sykluser; high-flex-modeller ≥5 000 000 sykluser.
3.5 Mekanisk styrke: Strekkfasthet ≥50MPa; rivemotstand ≥25N/mm; slitestyrke ≥5000 friksjonssykluser.
3.6 Miljømotstand: Oljebestandig, syre/alkalibestandig, UV-bestandig, saltspraybestandig; egnet for marine og havnemiljøer.
3.7 Flammehemming: Samsvarer med IEC 60332-1, VDE 0472-804 del B og UL 94 V-0/VW-1.
3.8 Elektrisk ytelse: Isolasjonsmotstand ≥10MΩ·km ved 20°C; testspenning 2500–3500V AC i 5 minutter uten havari.

4.Gjeldende standarder

Internasjonale standarder

IEC 60227: Polyvinylkloridisolerte kabler med merkespenninger opp til og med 450/750V.
IEC 60228: Ledere av isolerte kabler.
IEC 60332-1: Test på isolerte kabler under brannforhold – Del 1: Vertikal flammeutbredelsestest for en enkelt isolert ledning eller kabel.
VDE 0295: Fleksible kobberledere for kabler.
VDE 0482 / EN 50265-2-1: Spesifikasjoner for fleksible gummimantlede kabler for generelle formål.
CE (LVD/RoHS): Samsvar med EUs lavspenningsdirektiv og begrensning av farlige stoffer.

Kinesiske standarder

GB/T 5023.6: PVC-isolerte kabler med merkespenninger opp til og med 450/750V – Del 6: Heiskabler og flatkabler for generelle formål.
GB/T 12706: Nominell spenning 1kV (Um=1,2kV) til 35kV (Um=40,5kV) ekstruderte isolasjonsstrømkabler og tilbehør.
GB/T 18380.1: Test på isolerte kabler under brannforhold – Del 1: Vertikal flammeutbredelsestest for en enkelt isolert ledning eller kabel.

5. Tekniske parametere

Parameter	Enhet	Typisk verdi
Nominell spenning	V	300/500, 450/750, 600/1000
Dirigent Tverrsnitt	mm²	0,5–10 (kontroll), 16–50 (effekt)
Antall kjerner	–	2–48
Minimum bøyeradius (mobil)	× Tykkelse	8–10
Driftstemperatur	°C	-40 til +90
Testspenning (AC)	V	2500–3500 (5 min)
Isolasjonsmotstand (20°C)	MΩ·km	≥10
Strekkstyrke (kappe)	MPa	≥50
Flammehemming	–	IEC 60332-1, UL 94 V-0

Støttet av konkurransedyktige priser, storskala produksjonskapasitet, avansert produksjonsutstyr og en profesjonelt talentteam, Taitong Cable Co., Ltd. har en fremtredende posisjon i Kinas kabelindustri.

Våre spesielle gummibelagte flatkabler har blitt solgt innenlands i mange år og også utvidet kontinuerlig inn i internasjonale markeder, og bidrar til forbedring av bolig-, offentlig- og industrimiljøet standarder sammen med sivile og nasjonale prosjekter, og samarbeid med utenlandske kunder for å bygge en mer progressiv samfunnet.

Som en anerkjent kinesisk kabelprodusent og leverandør kan vi skryte av et FoU-team og streng overholdelse av sikkerhet og kvalifikasjonsstandarder, som ISO-sertifisering, CE-merking og MA-sertifisering for minebruk. Disse styrkene leverer konkrete kostnadsbesparelser og pålitelige driftsfordeler til kunder over hele verden, og tjener utbredt globalt anerkjennelse og tillit.

Hot Tags: Spesiell gummibelagt flatkabel, Kina, produsent, leverandør, fabrikk
